4.5. Diferencijalne jednadžbe

4.5.1. Simboličko rješavanje

Osnovna Sage funkcija koja traži analitička rješenja običnih diferencijalnih jednadžbi je desolve(). Riješimo pomoću nje jednadžbu gušenog harmoničkog oscilatora

\[\frac{d^2 y}{d t^2} + 2 \frac{dy}{dt} + 4y = 0 \,.\]

Prilikom definiranja diferencijalne jednadžbe treba eksplicitno deklarirati simboličku nezavisnu varijablu (obično je to vrijeme t) i nepoznatu simboličku funkciju (ovdje je to y(t)), pomoću funkcije function():

sage: t = var('t')
sage: y = function('y',t)
sage: desolve(diff(y, t, 2) + 2*diff(y, t) + 4*y == 0, y)
(_K2*cos(sqrt(3)*t) + _K1*sin(sqrt(3)*t))*e^(-t)

Napomene:

1. Prisjetite se da je znak jednakosti u jednadžbama ==
2. Kao što je kod običnih jednadžbi trebalo eksplicirati po kojoj varijabli se traži rješenje, tako se kod diferencijalnih specificira po kojoj funkciji se traži rješenje
3. Rješenja uključuju nepoznate konstante ( \(k_1\) i \(k_2\)) koje treba odrediti iz početnih uvjeta

Ukoliko želimo partikularno rješenje za neke konkretne početne uvjete, zadamo te uvjete u dodatnom argumentu ics (= initial conditions), a koji je lista oblika ics = [ \(t_0,\, y(t_0),\, y'(t_0)\)]:

sage: des = desolve(diff(y, t, 2) + 2*diff(y, t) + 4*y == 0, y,
....:                                          ics=[0, 1, 1]); des
1/3*(2*sqrt(3)*sin(sqrt(3)*t) + 3*cos(sqrt(3)*t))*e^(-t)

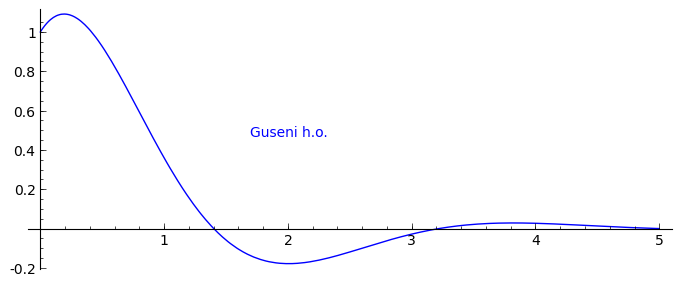

sage: plot(des,(0,5), figsize=[7,3]) + text('Guseni h.o.', (2,0.5))

Zadatak 1

Riješite simbolički diferencijalnu jednadžbu

\[\frac{dy}{dt} - y^2 - 1 = 0 \;,\]

uz početni uvjet \(y(0)=1/2\), provjerite rješenje uvrštavanjem, te ga nacrtajte za t u rasponu \(0<t<1\).

4.5.2. Numeričko rješavanje

Neke jednadžbe se ne mogu riješiti analitički, pa moramo pribjeći numeričkom integriranju. Za to ćemo koristiti funkciju odeint iz paketa scipy.integrate.

sage: from scipy.integrate import odeint
sage: import matplotlib.pyplot as plt
sage: import numpy as np

Kao prvi primjer integrirati ćemo jednadžbu iz gornjeg zadatka. Za odeint tu jednadžbu treba transformirati u oblik

\[\frac{dy}{dt} = f(y,t)\]

i korisnik treba definirati Python funkciju koja odgovara desnoj strani ove jednadžbe.

U našem slučaju je \(f(y, t) = y^2 + 1\) pa stoga imamo

sage: def func(y, t):
....:     return y**2 + 1

Funkciju odeint treba pozvati s ovom funkcijom kao prvim argumentom, početnom vrijednošću \(y(0)\) kao drugim argumentom i listom vremenskih točaka za koje želimo odrediti položaj sustava kao trećim argumentom:

sage: y0 = 0.5
sage: ts = np.linspace(0, 1)
sage: ts.shape
(50,)

Funkcija odeint vraća listu položaja u traženim vremenskim točkama:

sage: ys = odeint(func, y0, ts)
sage: ys.shape
(50, 1)

sage: print "\n%8s  %8s" % ('vrijeme', 'položaj')
sage: print 18*'-'
sage: for t,y in zip(ts[:5], ys[:5, 0]):
....:     print "%8f  %8f" % (t, y)
sage: print "%8s  %8s" % (' (...)  ', ' (...)  ')

 vrijeme  položaj
------------------
0.000000  0.500000
0.020408  0.525777
0.040816  0.552113
0.061224  0.579049
0.081633  0.606630
 (...)     (...)

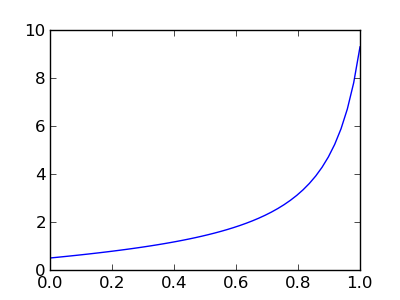

sage: fig, ax = plt.subplots(figsize=[4,3])
sage: ax.plot(ts, ys)
sage: fig.savefig('fig')

Kao slijedeći primjer proučiti ćemo tzv. van der Polovu jednadžbu, koja je drugog reda:

\[\frac{d^2 x}{d t^2} - (1-x^2) \frac{dx}{dt} + x = 0 \,.\]

Jednadžbe višeg reda se za numeričku analizu treba prirediti tako da se svaka pretvori u sustav od dvije jednadžbe prvog reda, što se izvodi uvođenjem nove funkcije \(y(t)=dx/dt\) uz pomoć koje gornju jednadžbu možemo pretvoriti u ekvivalentni sustav

\[\frac{dx}{dt} = y\]

\[\frac{dy}{dt} = (1-x^2)y -x\]

Taj sustav sad treba zapisati u vektorskom obliku tako da poprimi strukturu

\[\frac{dy_k}{dt} = f_k(\vec{y}, t)\,, \qquad k=1,2\]

gdje je dvokomponentni vektor \(\vec{y} = (x, y)\equiv\) [y[0], y[1]]. Sada funkcija koju priređujemo za odeint opet odgovara desnoj strani ove jednadžbe i mora kao rezultat vratiti dvokomponentni vektor \(\vec{f} = (f_1, f_2)\)

sage: def func(y, t):
....:     return [y[1], (1 - y[0]**2)*y[1] - y[0]]

Početni uvjet je isto vektor \((x(0), y(0))\), a i rezultat će biti NumPy polje oblika (broj vremenskih točaka) x (broj nepoznatih funkcija).

sage: ts = np.linspace(0,15,150)
sage: y0 = [1., 1.]
sage: ys = odeint(func, y0, ts)
sage: ys.shape
(150, 2)

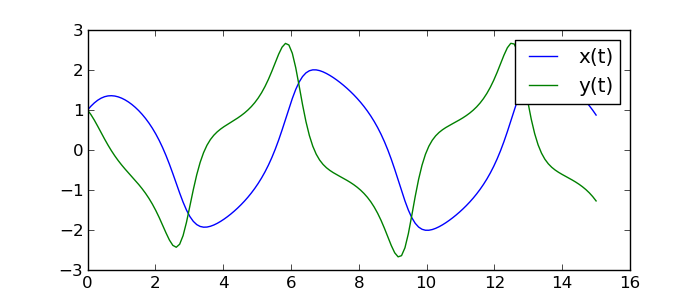

sage: fig, ax = plt.subplots(figsize=[7,3])
sage: ax.plot(ts, ys[:,0], label='x(t)')
sage: ax.plot(ts, ys[:,1], label='y(t)')
sage: ax.legend()
sage: fig.savefig('fig')

Zadatak 2

Nacrtajte graf brzine gornjeg rješenja Van der Polove jednadžbe \(y(t)=dx(t)/dt\), ali ne u ovisnosti o vremenu \(t\), već o položaju \(x(t)\) (tzv. fazni dijagram).

Zadatak 3

Riješite numerički diferencijalnu jednadžbu gušenog harmoničkog oscilatora. Nacrtajte funkcije y(t) i x(t), te, na posebnom grafu, fazni dijagram y(x).
