 Trofazni motor

Kliknite za uvećanje slika

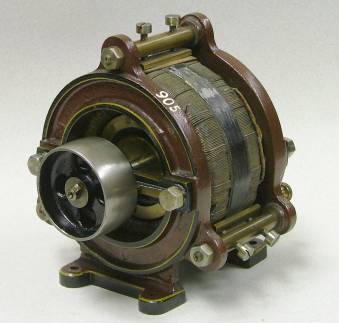

Trofazni motor u otvorenom kućištu od lijevanog željeza.

Snaga motora je 1/16 KS (» 46 W)

Priključuje se na napon od 6 do 12 V



Ovaj uređaj upotrebljavamo u nastavi za demonstraciju trofaznih struja i uz temu o Nikoli Tesli kao izumitelju trofaznog sustava. Odlično radi priključen na trofazni napon od 12V. S prednje strane ima tri priključne stezaljke koje su na donjoj shemi označene sa I, II i III. Napaja se spojem u trokut. Sa stražnje strane na osovinu je učvršćena remenica za pogon strojeva.

Kućište motora izvedeno je u otvorenom obliku kako bi mogli vidjeti građu njegovih namotaja.

Naš uređaj nosi inventarski broj 905.

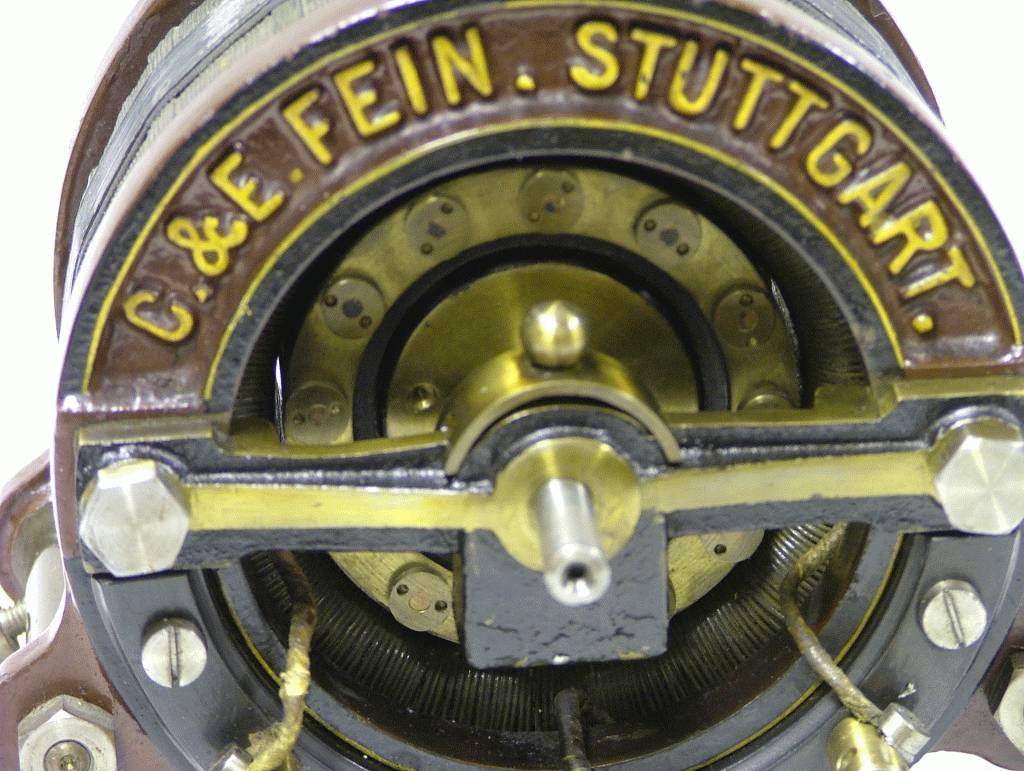

Trofazni motor za nastavu

proizveden je u Stutgartu, a prateća brošura na njemačkom jeziku dostupna je u formatu .pdf (Acrobat) 560KB




Shema spajanja motora na trofazni generator s regulacijom pobude

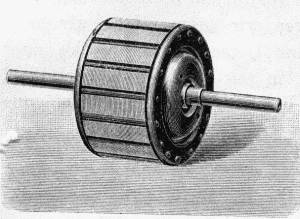

Kavezni rotor motora
