Breguetov kovni termometar |
Kliknite na sliku za uvećanje
|
|
|

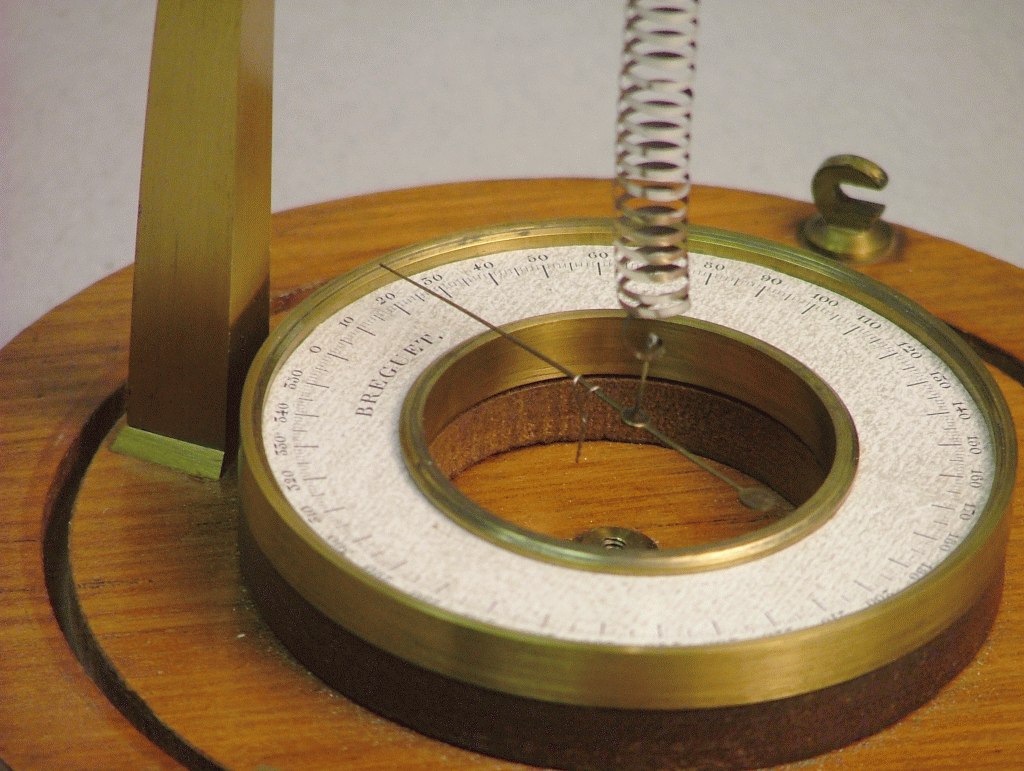

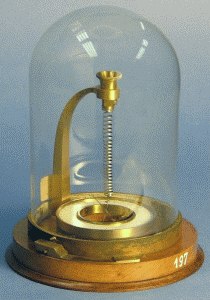

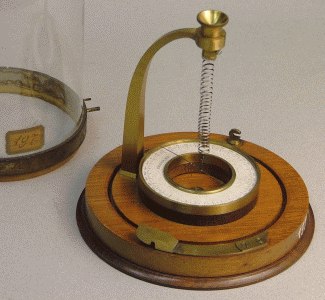

Kovni termometar po Breguetu je spiralno uvijena vrpca širine 1-2 mm. Ona se sastoji od tri sloja koje čine srebro, zlato i platina. Ove tri kovine su tako zalemljene jedna uz drugu da se zlato nalazi u sredini između srebra koje se toplinski jače rasteže i platine koja se toplinski rasteže slabije, a zatim su valjane u vrlo tanku vrpcu. Zlato u sredini sprječava pucanje krtih slojeva srebra i platine. Jedan kraj spirale učvršćen je na mjedeni nosač, a drugi kraj nosi kazaljku koja se zakreće iznad kružne skale s podjelom u temperaturnim stupnjevima. Gore se spirala dade okretati radi baždarenja. Cijeli je uređaj zaštićen staklenim zvonom. Kad se temperatura mijenja spirala se odmotava ili zamotava i tako pomiče kazaljku čije vrijednosti su baždarene prema dobrom termometru sa živom. Instrument je izuzetno osjetljiv.
|
|
|
|

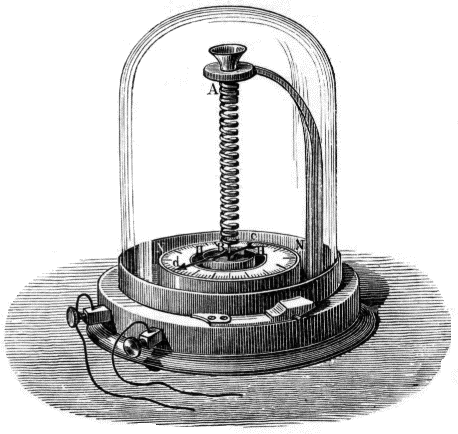

Kod kovnog termometra prikazanog na ovoj slici na kazaljku cd je učvršćen štapić koji seže u posudicu sa živom HH, pa se preko mjedenog nosača AN spiralna vrpca može dovesti u vodljivi spoj. Ako se posudica sa živom spoji s jednim, a mjedeni nosač s drugim polom galvanskog izvora, struja će teći kroz spiralnu vrpcu koja se uslijed toga grije i zakreće kazaljku. Stupnjevi zakreta kazaljke odgovaraju jakosti struje pa uređaj služi i kao osjetljivi galvanometar. |
